S57シリーズ ブラシレスDCモータ-1
  • S57シリーズ ブラシレスDCモータ-1
    • S57シリーズ ブラシレスDCモータ-1

    • S57シリーズ ブラシレスDCモータ

    ブラシレスDCモータ、60Watts~180Watts、Frame 57
    ● 滑らかな回転、安定した出力トルク
    ● 優れた速度安定性
    ● 小形・高許容トルク
    ● 高効率・省エネルギー
    ● 低温度上昇、低騒音、低振動
    ● 長寿命、低メンテナンス・コスト
    ● 低コギングトルク
    メーカー: MOONS'
    価格: JPY  7480.0  -  16500.0  EA

    * ご注文金額が税込１万円以上の場合は配送料無料になります。

    お支払い方法

    保証:
    ご購入後、1年以内に通常使用で商品の品質に問題が生じた場合、無料で交換をいたします。 詳細を見る
       概要と機能

    型番の見方

    ブラシレスDCモータ・ドライブ組み合わせ一覧

    ブラシレスDCモータ
    ブラシレスDCドライブ
    定格出力
    Power
    入力電圧
    Voltage
    RS-232
    RS-485
    57BL60L2
    BLD5-A-57BL60L2
    60W
    24VDC
    √

    57BL60L2
    BLD5-R-57BL60L2

    √
    57BL120L2
    BLD10-A-57BL120L2
    120W
    √

    57BL120L2
    BLD10-R-57BL120L2

    √
    57BL180L4
    BLD10-A-57BL180L4
    180W
    48VDC
    √

    57BL180L4
    BLD10-R-57BL180L4

    √

    データシート

    仕様一覧

    項目
    記号
    単位
    モデル
    57BL60L2
    57BL60L4
    57BL120L2
    57BL120L4
    57BL180L2
    57BL180L4

    □
    mm
    57
    57
    57
    57
    57
    57
    長さ
    L
    mm
    54.5
    54.5
    82.5
    82.5
    120.5
    120.5
    入力電圧
    Un
    VDC
    24
    48
    24
    48
    24
    48
    定格出力
    Pn
    W
    60
    60
    120
    120
    180
    180
    相数
    P

    3
    定格回転速度
    Nn
    RPM
    4000
    最高回転速度
    Np
    RPM
    5000
    定格トルク
    T
    Nm
    0.145
    0.145
    0.29
    0.29
    0.43
    0.43
    最大トルク
    T max
    Nm
    0.29
    0.29
    0.58
    0.58
    0.86
    0.86
    定格電流
    I
    Arms
    3.2
    1.6
    6.9
    3.0
    10.5
    4.5
    最大電流
    I max
    Arms
    6.4
    3.2
    13.8
    6.0
    21
    9.0
    反電位係数
    Ke
    Vrms/Krpm
    3.08
    6.35
    3.00
    6.4
    3.00
    6.45
    トルク係数
    Kt
    Nm/Krpm
    0.045
    0.090
    0.042
    0.097
    0.041
    0.096
    回転慣性質量
    Jr
    g.cm2
    148
    148
    279
    279
    456
    456
    コイル抵抗±10%(25℃)
    R
    Ω
    0.48
    1.8
    0.18
    0.76
    0.11
    0.44
    コイルインダクタンス
    L
    mH
    0.45
    1.9
    0.18
    0.84
    0.11
    0.54
    センサー
    ホール
    絶縁階級
    E
    保護等級
    IP40
    保存温度
    -25~+70℃
    使用温度
    0~+50℃
    使用湿度
    85%RH以下（結露のないこと）
    使用環境
    腐食性ガス、可燃性・引火性ガス、オイルミスト及び塵埃の発生する場所では使用不可。
    その上、室外の場合は直射日光が当たらないようにしてください。
    海抜
    海抜1000m以下

    比較 名称 価格
    (JPY)    		 すぐ注文する
    57BLD30L2 ¥7,480
    57BLD30L4 ¥7,480
    57BL60L2 ¥8,800
    57BL60L4 ¥8,800
    57BL120L2 ¥12,650
    57BL120L4 ¥12,650
    57BL180L2 ¥16,500
    57BL180L4 ¥16,500

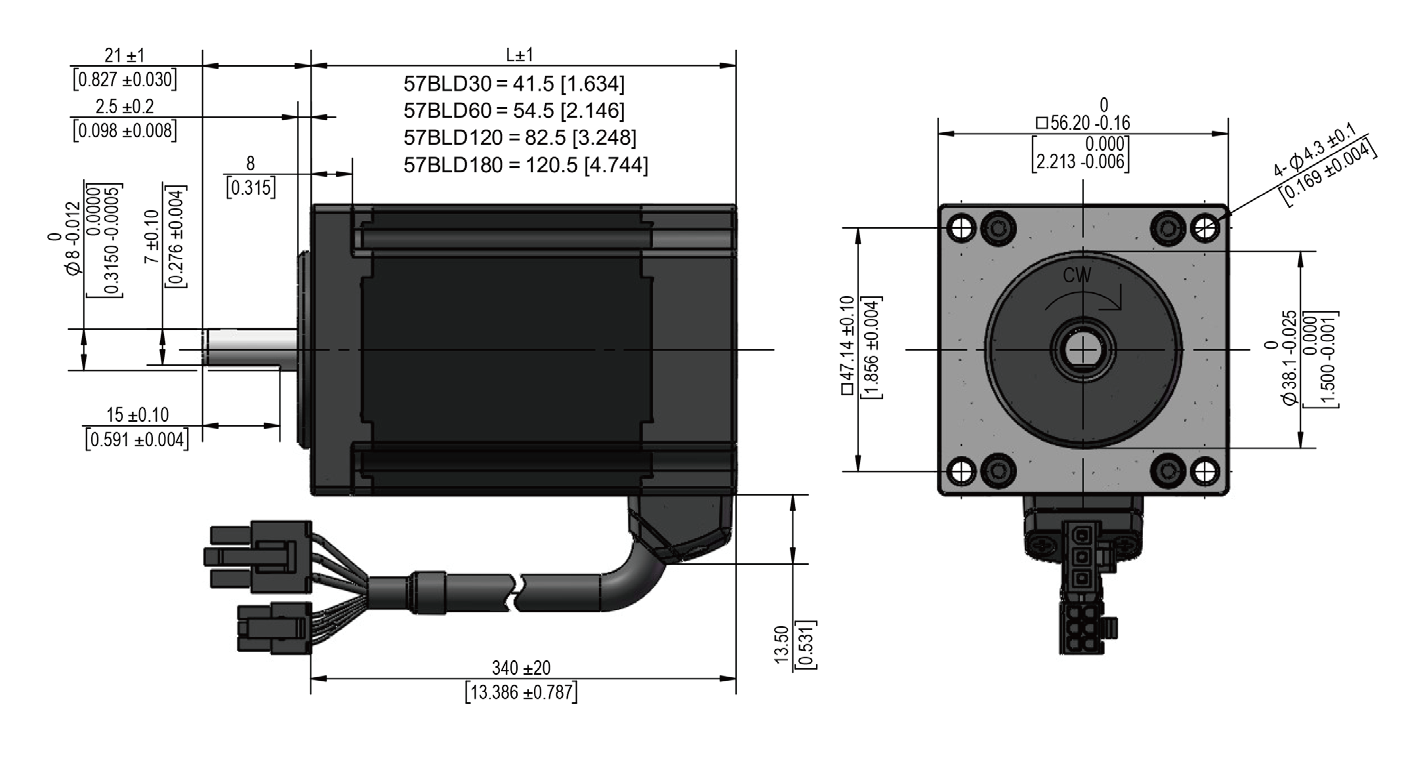

    寸法

    Dimension

    ダウンロード
    2D図面
    タイトル タイプ サイズ(KB) ダウンロード
    57BL60L2_2D drawings.PDF PDF 69
    57BL120L2_2D drawings.PDF PDF 70
    57BLD30L2_2D drawings.PDF PDF 60
    57BL180L4_2D drawings.PDF PDF 58
    57BL60L4_2D drawings.PDF PDF 55
    57BLD30L4 2D図面.pdf PDF 265
    57BL120L4 2D図面 PDF 203
    57BL180L2 2D図面 PDF 474
    3Dモデル
    タイトル タイプ サイズ(KB) ダウンロード
    57BLD30L2 3Dモデル.step STEP 2891
    57BLD30L4 3Dモデル.step STEP 2890
    57BL120L2 3Dモデル PDF 2419
    57BL60L4 3Dモデル PDF 2489
    57BL60L2 3Dモデル PDF 2489
    57BL120L4 3Dモデル PDF 2419
    57BL180L2 3Dモデル PDF 1825
    57BL180L4 3Dモデル PDF 2427
    カタログ
    タイトル タイプ サイズ(KB) ダウンロード
    ブラシレスDC モ タ カタログ PDF 2835
