ECU13026シリーズ スロットレスブラシレスDCモータ-1
  • ECU13026シリーズ スロットレスブラシレスDCモータ-1
  • ECU13026シリーズ スロットレスブラシレスDCモータ-2
  • ECU13026シリーズ スロットレスブラシレスDCモータ-3
    • ECU13026シリーズ スロットレスブラシレスDCモータ-1

    • ECU13026シリーズ スロットレスブラシレスDCモータ

    スロットレスブラシレスDCモータ、小型、ハイトルク、高速、Ø13mm、9W、10.37mNm、50000rpm
    ● 革新的な設計を実現
    ● 厳しく管理された生産プロセス
    ● 優れたパフォーマンスを提供
    メーカー: MOONS'
    価格: JPY  22510.0  -  62060.0  EA

    * ご注文金額が税込１万円以上の場合は配送料無料になります。

    お支払い方法

    保証:
    ご購入後、1年以内に通常使用で商品の品質に問題が生じた場合、無料で交換をいたします。 詳細を見る
    データシート

    < img src="" border="0" width="330" height="363">
    型番 直径(mm) 長さ(mm) 出力電力(W) 定格電圧(V) 無負荷回転数(RPM) 定格トルク(mNm) 定格電流(A)
    ECU13026H06 Ø13 25.2 4.5 / 9 6 29200 2.33 1.35
    ECU13026H09 Ø13 25.2 4.5 / 9 9 31000 2.45 1.01
    ECU13026H12 Ø13 25.2 4.5 / 9 12 28000 2.31 0.64
    ECU13026H18 Ø13 25.2 4.5 / 9 18 28400 2.41 0.44
    ECU13026H24 Ø13 25.2 4.5 / 9 24 27600 2.33 0.32

    比較 名称 価格
    (JPY)    		 すぐ注文する
    ECU13026H06-S001 ¥22,510
    ECU13026H09-S001 ¥22,510
    ECU13026H12-S001 ¥22,510
    ECU13026H18-S001 ¥22,510
    ECU13026H24-S001 ¥22,510
    ECU13026H12-S004&MH13-1024 ¥41,426
    ECU13026H12-S005&PG13M-0019 ¥40,567
    ECU13026H12-S005&PG13M-0094 ¥43,143
    ECU13026H12-S005&PG13M-0131 ¥43,143
    ECU13026H12-S005&PG13M-0276 ¥45,449
    ECU13038H24-S005&PG13M-0131 ¥46,895
    ECU13026H12-S007&MH13-1024&PG13M-0019 ¥59,483
    ECU13026H12-S007&MH13-1024&PG13M-0094 ¥62,060

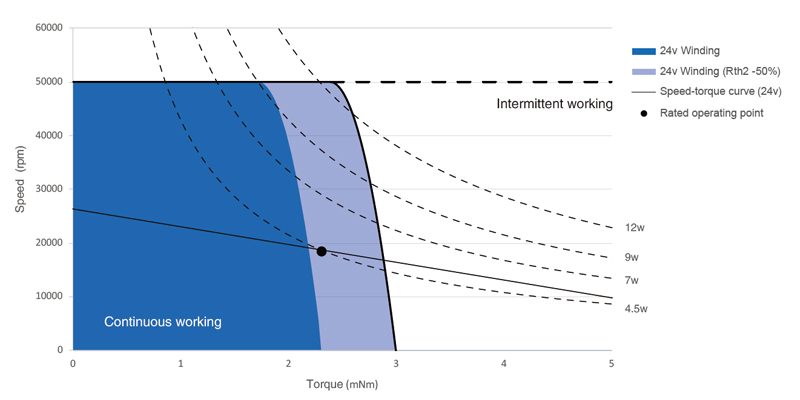

       トルク曲線

    トルク曲線

    ECU13026シリーズ スロットレスブラシレスDCモータ

    寸法

    Dimension

    ダウンロード
    2D図面
    タイトル タイプ サイズ(KB) ダウンロード
    ECU13026H06-S001.pdf PDF 1511
    4611180000021.pdf PDF 50
    4611180000725.pdf PDF 4520
    ECU13026H12-S001.pdf PDF 1495
    4611180000018.pdf PDF 50
    4611180000020.pdf PDF 50
    4611180000799.pdf PDF 361
    4611180002195.pdf PDF 5359
    4611180002126.pdf PDF 3878
    4611180002502.pdf PDF 3314
    4611180002503.pdf PDF 3316
    4611180002504.pdf PDF 3315
    4611180002087.pdf PDF 3880
    3Dモデル
    タイトル タイプ サイズ(KB) ダウンロード
    ECU13026シリーズ　3Dモデル.step STEP 606
    4611180000725.stp STEP 1028
    4611180002195.stp STEP 1030
    4611180002087.stp STEP 273
    4611180002126.stp STEP 279
    カタログ
    タイトル タイプ サイズ(KB) ダウンロード
    スロットレスDCブラシレスモータ_カタログ PDF 36093
    カスタマイズ

    カスタマイズ

  • 歯車

  • ベアリング

  • フランジ

  • 巻線

  • 軸

  • フレキシブル回路板

    • ユーザーマニュアル

    取扱説明書

    MOONS’のECシリーズモータをお使いになる前に、下記の取り扱いかたや安全上の注意事項をよくお読みななり、製品を安全にお使いください。
    ①. モータとギアボックス出力軸の最大許容負荷を超えないでください。最大許容値を超えると、装置破損の可能性があります。詳しい情報は最新版のカタログをご参考ください。

    ②. 長時間の過負荷運転しないでください、過負荷運転時には温度上昇やその継続時間によりモータマグネット消磁及び巻線破損の可能性があります。過電流保護を考えなければなりません。

    ③. モータを高い所から落下しないでください。

    ④. モータの円型出力軸がカップリングと直接に連続でき、ボルトやビスコースで締めでき、装置駆動軸とウェルディングできます。締まりばめのはめあい基準を従って、仕様値を超えない事を注意してください。

    ⑤. 出力軸を直接に加工でき、ブッシュを取り付ける事もできます。

    ⑥. 配線や電源に間違いがある場合、製品を破損する可能性があります。

    ⑦. MOONS’ ECシリーズモータがホールセンサとエンコーダを付け、静電気放電保護が必要、静電気による損害を防止しなければなりません。

    ⑧. お客様や他の人への危害や損傷を未然に防止するために、製品の取り扱いは、適切な資格を有る人が行ってください。
