  4. ECU13038シリーズ スロットレスブラシレスDCモータ
ECU13038シリーズ スロットレスブラシレスDCモータ-1
  • ECU13038シリーズ スロットレスブラシレスDCモータ-1
  • ECU13038シリーズ スロットレスブラシレスDCモータ-2
  • ECU13038シリーズ スロットレスブラシレスDCモータ-3
    • ECU13038シリーズ スロットレスブラシレスDCモータ-1

    • ECU13038シリーズ スロットレスブラシレスDCモータ

    スロットレスブラシレスDCモータ、小型、ハイトルク、高速、Ø13mm、20W、28.7mNm、50000rpm
    ● 革新的な設計を実現
    ● 厳しく管理された生産プロセス
    ● 優れたパフォーマンスを提供
    メーカー: MOONS'
    価格: JPY  26261.0  -  68094.0  EA

    * ご注文金額が税込１万円以上の場合は配送料無料になります。

    お支払い方法

    保証:
    ご購入後、1年以内に通常使用で商品の品質に問題が生じた場合、無料で交換をいたします。 詳細を見る
    データシート

    型番 直径(mm) 長さ(mm) 出力電力(W) 定格電圧(V) 無負荷回転数(RPM) 定格トルク(mNm) 定格電流(A)
    ECU13038H06 Ø13 37.4 10 / 20 6 24600 5.13 2.23
    ECU13038H09 Ø13 37.4 10 / 20 9 24600 5.55 1.70
    ECU13038H12 Ø13 37.4 10 / 20 12 24700 5.18 1.12
    ECU13038H18 Ø13 37.4 10 / 20 18 25400 5.5 0.81
    ECU13038H24 Ø13 37.4 10 / 20 24 24700 5.13 0.55
    ECU13038H36 Ø13 37.4 10 / 20 36 27000 5.4 0.45

    比較 名称 価格
    (JPY)    		 すぐ注文する
    ECU13038H06-S001 ¥26,261
    ECU13038H09-S001 ¥26,261
    ECU13038H12-S001 ¥26,261
    ECU13038H18-S001 ¥26,261
    ECU13038H24-S001 ¥26,261
    ECU13038H36-S001 ¥26,261
    ECU13038H36-S004&MH13-1024 ¥45,177
    ECU13038H36-S005&PG13M-0019 ¥44,319
    ECU13038H36-S005&PG13M-0094 ¥46,895
    ECU13038H36-S005&PG13M-0131 ¥46,895
    ECU13038H36-S005&PG13M-0276 ¥46,895
    ECU13038H24-S005&PG13M-0094 ¥46,895
    ECU13038H36-S008&MA13-12B&PG13M-0019 ¥64,387
    ECU13038H36-S007&MH13-1024&PG13M-0019 ¥63,235
    ECU13038H36-S007&MH13-1024&PG13M-0094 ¥65,811
    ECU13038H36-S007&MH13-1024&PG13M-0131 ¥65,811
    ECU13038H36-S007&MH13-1024&PG13M-0276 ¥68,094

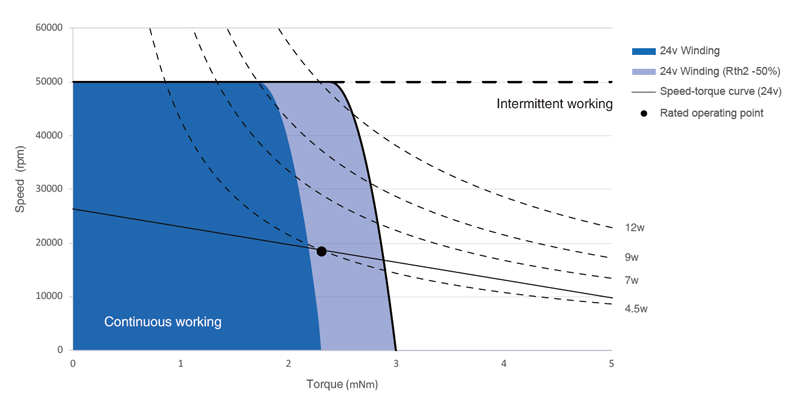

       トルク曲線

    トルク曲線

    ECU13038シリーズ スロットレスブラシレスDCモータ

    寸法

    Dimension

    ダウンロード
    2D図面
    3Dモデル
    タイトル タイプ サイズ(KB) ダウンロード
    4611180000735.stp STEP 1063
    4611180000737.stp STEP 1047
    4611180000312.stp STEP 1026
    ECU13038シリーズ　3Dモデル.step STEP 788
    4611180000738.stp STEP 1046
    4611180000739.stp STEP 1004
    4611180000630.stp STEP 1646
    4611180000279.stp STEP 1646
    4611180000631.stp STEP 278
    4611180000629.stp STEP 312
    4611180000335.STEP STEP 280
    4611180002040.stp STEP 1063
    カタログ
    タイトル タイプ サイズ(KB) ダウンロード
    スロットレスDCブラシレスモータ_カタログ PDF 36093
    カスタマイズ

    カスタマイズ

  • 歯車

  • ベアリング

  • フランジ

  • 巻線

  • 軸

  • フレキシブル回路板

    • ユーザーマニュアル

    取扱説明書

    MOONS’のECシリーズモータをお使いになる前に、下記の取り扱いかたや安全上の注意事項をよくお読みななり、製品を安全にお使いください。
    ①. モータとギアボックス出力軸の最大許容負荷を超えないでください。最大許容値を超えると、装置破損の可能性があります。詳しい情報は最新版のカタログをご参考ください。

    ②. 長時間の過負荷運転しないでください、過負荷運転時には温度上昇やその継続時間によりモータマグネット消磁及び巻線破損の可能性があります。過電流保護を考えなければなりません。

    ③. モータを高い所から落下しないでください。

    ④. モータの円型出力軸がカップリングと直接に連続でき、ボルトやビスコースで締めでき、装置駆動軸とウェルディングできます。締まりばめのはめあい基準を従って、仕様値を超えない事を注意してください。

    ⑤. 出力軸を直接に加工でき、ブッシュを取り付ける事もできます。

    ⑥. 配線や電源に間違いがある場合、製品を破損する可能性があります。

    ⑦. MOONS’ ECシリーズモータがホールセンサとエンコーダを付け、静電気放電保護が必要、静電気による損害を防止しなければなりません。

    ⑧. お客様や他の人への危害や損傷を未然に防止するために、製品の取り扱いは、適切な資格を有る人が行ってください。
