  5. MS14HSシリーズ 標準ハイブリッドステッピングモータ
MS14HSシリーズ 標準ハイブリッドステッピングモータ-1
  • MS14HSシリーズ 標準ハイブリッドステッピングモータ-1
  • MS14HSシリーズ 標準ハイブリッドステッピングモータ-2
  • MS14HSシリーズ 標準ハイブリッドステッピングモータ-3
    • MS14HSシリーズ 標準ハイブリッドステッピングモータ-1

    • MS14HSシリーズ 標準ハイブリッドステッピングモータ

    ステッピングモータ、小型、ハイトルク、低騒音、ステップ角：1.8°、NEMA14、35x35mm
    ● 小型
    ● ハイトルク
    ● 低騒音
    メーカー: MOONS'
    価格: JPY  3919.0  -  4674.0  EA

    * ご注文金額が税込１万円以上の場合は配送料無料になります。

    お支払い方法

    保証:
    ご購入後、1年以内に通常使用で商品の品質に問題が生じた場合、無料で交換をいたします。 詳細を見る
    データシート





    仕様概要

    相数 2
    ステップ数/回転 200
    ステップ角 1.8°
    ステップ角度精度 ±5%
    絶縁等級 B, 130℃
    絶縁抵抗 100 MegOhms
    アキシアル荷重
    (20,000 hours at 1000RPM )    		 25 N (5.6 Lbs.) 推力
    65 N (15 Lbs.) 引張力
    ラジアル荷重
    (20,000 hours at 1000RPM )    		 30 N (6.5 Lbs.)
    作用点はシャフト先端
    使用環境温度 -20℃~50℃
    保護等級（IPレベル） IP 40
    認証取得 RoHS

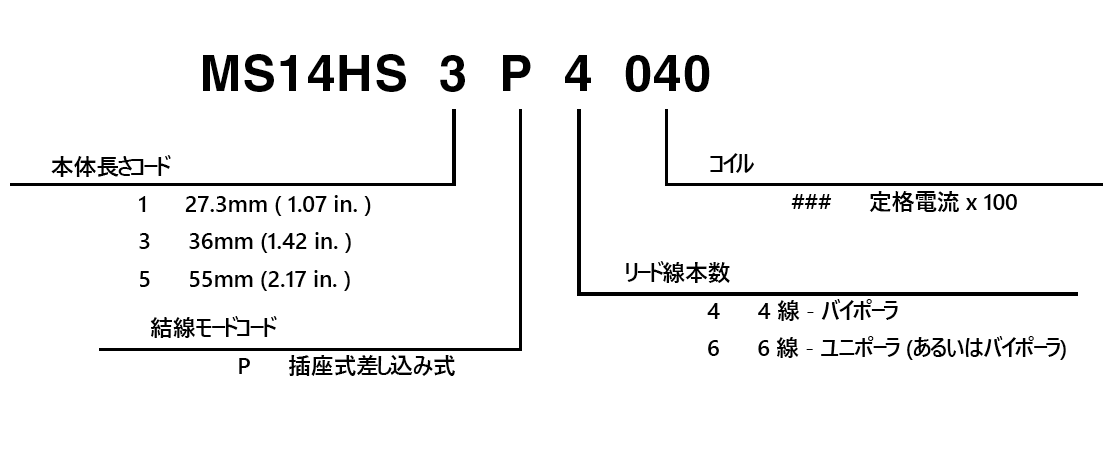

    型番の見方

    MS14HS – 4Lead Bi-Polar

    モータの長さ 型番 トルク
    曲線     		コネクタ 定格電流 静止トルク コイルパラメータ
    OhmsmH     		ディテントトルク ロータイナーシャ モータの重量
    片軸 P=プラグ
    L=リード線     		Amps Nmoz-in
    Typ.Typ.     		±10%
    @20℃    Typ.     		mNmoz-in g cm²oz-in² kgLbs
    27.3mm
    (1.07in.)     		MS14HS1P4026 P 0.26 0.1318 4947 101.4 120.066 0.150.33
    MS14HS1P4070 P 0.7 0.1319 6.67
    MS14HS1P4100 P 1 0.1319 3.33.3
    MS14HS1P4150 P 1.5 0.1319 1.551.53
    36mm
    (1.42in.)     		MS14HS3P4032 P 0.32 0.2434 3752 152.1 200.11 0.210.46
    MS14HS3P4075 P 0.75 0.2333 68.9
    MS14HS3P4100 P 1 0.2333 3.45
    MS14HS3P4150 P 1.5 0.2333 1.622.2
    55mm
    (2.17in.)
    		 MS14HS5P4040 P 0.4 0.3955 3050 182.5 350.19 0.240.53
    MS14HS5P4100 P 1 0.457 5.18.3
    MS14HS5P4150 P 1.5 0.457 2.23.6
    MS14HS5P4200 P 2 0.457 1.342.1

    MS14HS – 6Lead Uni-Polar

    モータの長さ 型番 トルク
    曲線     		コネクタ 定格電流 静止トルク コイルパラメータ
    OhmsmH     		ディテントトルク ロータイナーシャ モータの重量
    片軸 P=プラグ
    L=リード線     		Amps Nmoz-in
    Typ.Typ.     		±10%
    @20℃    Typ.     		mNmoz-in g cm²oz-in² kgLbs
    27.3mm
    (1.07in.)
    		 MS14HS1P6026 P 0.26 0.114 4823 101.4 120.066 0.150.33
    MS14HS1P6060 P 0.6 0.114 8.94.5
    MS14HS1P6100 P 1 0.114 3.31.7
    36mm
    (1.42in.)
    		 MS14HS3P6032 P 0.32 0.1724 3722 152.1 200.11 0.210.46
    MS14HS3P6070 P 0.7 0.1825 7.55.4
    MS14HS3P6110 P 1.1 0.1825 32.1
    55mm
    (2.17in.)

    		 MS14HS5P6040 P 0.4 0.342 3126 182.5 350.19 0.240.53
    MS14HS5P6085 P 0.85 0.3144 7.16.2
    MS14HS5P6120 P 1.2 0.342 3.52.9

    比較 名称 価格
    (JPY)    		 すぐ注文する
    MS14HS1P4026 ¥3,919
    MS14HS1P4070 ¥3,919
    MS14HS1P4100 ¥3,919
    MS14HS1P4150 ¥3,919
    MS14HS3P4032 ¥4,075
    MS14HS3P4075 ¥4,075
    MS14HS3P4100 ¥4,075
    MS14HS3P4150 ¥4,075
    MS14HS5P4040 ¥4,674
    MS14HS5P4100 ¥4,674
    MS14HS5P4150 ¥4,674
    MS14HS5P4200 ¥4,674
    MS14HS1P6026 ¥3,919
       トルク曲線

    ►Torque Curves

    ■ MS14HS1-Bipolar

    ■ MS14HS3-Bipolar

    ■ MS14HS5-Bipolar
    ■ MS14HS1-Unipolar

    ■ MS14HS3-Unipolar

    ■ MS14HS5-Unpolar

    寸法

    ►Dimensions

    ■Motor Dimensions: mm（in）


    ■ Mating connector With Leads(order separately) Dimensions: mm（in）

    4Lead Part Number: 4634 1402 04581 6Lead Part Number: 4634 1402 04489

    ダウンロード
    2D図面
    タイトル タイプ サイズ(KB) ダウンロード
    MS14HS1P4150.pdf PDF 279
    MS14HS3P4075.pdf PDF 72
    4611110015377.pdf PDF 166
    MS14HS1P4070.pdf PDF 76
    MS14HS5P4100.pdf PDF 79
    MS14HS1P4100.pdf PDF 75
    MS14HS5P4040.pdf PDF 79
    MS14HS5P4200.pdf PDF 76
    MS14HS5P4150.pdf PDF 66
    MS14HS3P4100.pdf PDF 70
    MS14HS3P4032.pdf PDF 73
    MS14HS3P4150.pdf PDF 72
    MS14HS1P4026.pdf PDF 74
    3Dモデル
    タイトル タイプ サイズ(KB) ダウンロード
    MS14HS5P 3Dモデル.STEP STEP 715
    MS14HS3P 3Dモデル.STEP STEP 715
    MS14HS1P 3Dモデル.STEP STEP 810
    カタログ
    タイトル タイプ サイズ(KB) ダウンロード
    ハイブリッドステッピングモータ2019_カタログ.pdf PDF 15612
