    ステッピングモータ、ハイトルク、ビッグローター、滑らかな動作、ステップ角：1.8°、NEMA16、39x39mm
    ● ハイトルク
    ● ビッグローター
    ● 滑らかな動作
    メーカー: MOONS'
    価格: JPY  3897.0  -  4075.0  EA

    * ご注文金額が税込１万円以上の場合は配送料無料になります。

    お支払い方法

    保証:
    ご購入後、1年以内に通常使用で商品の品質に問題が生じた場合、無料で交換をいたします。 詳細を見る
    データシート





    仕様概要

    相数 2
    ステップ数/回転 200
    ステップ角 1.8°
    ステップ角精度 ±5%
    絶縁等級 B, 130℃
    絶縁抵抗 100 MegOhms
    アキシアル荷重
    (20,000 hours at 1000RPM )    		 25 N (5.6 Lbs.) 推力
    65 N (15 Lbs.) 引張力
    ラジアル荷重
    (20,000 hours at 1000RPM )    		 30 N (6.5 Lbs.)
    作用点はシャフト先端
    使用環境温度 -20℃~50℃
    保護等級（IPレベル） IP 40
    認証取得 RoHS

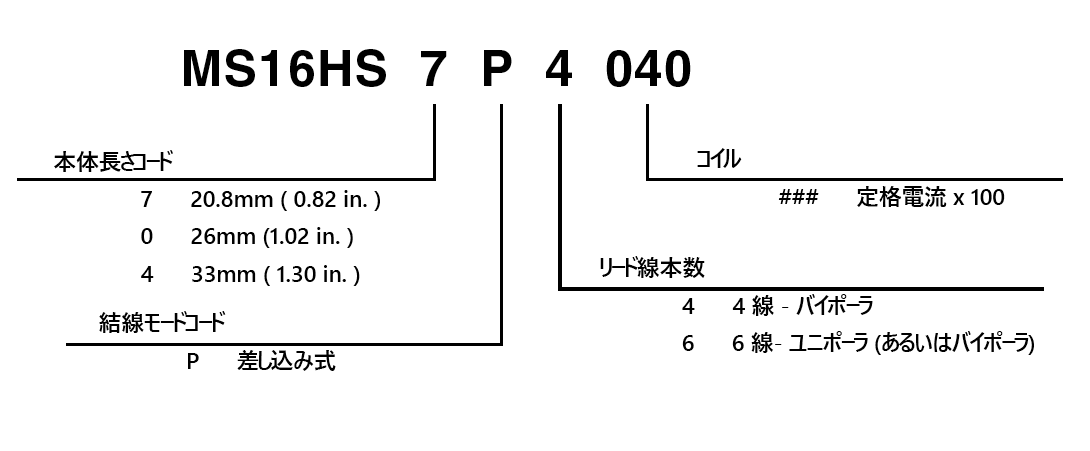

    型番の見方

    MS16HS – 4 Lead Bi-Polar

    モータの長さ 型番 トルク
    曲線    		 コネクタ 定格電流 静止トルク コイルパラメータ
    OhmsmH    		 ディテントトルク ロータイナーシャ モータの重量
    片軸 P=プラグ
    L=リード線    		 Amps Nmoz-in
    Typ.Typ.    		 ±10%
    @20℃    Typ.     		mNmoz-in g cm²oz-in² kgLbs
    20.8mm
    (0.82in.)     		MS16HS7P4027 P 0.27 0.114 4136 50.71 140.077 0.110.24
    MS16HS7P4070 P 0.7 0.114 5.65.6
    MS16HS7P4100 P 1 0.114 32.8
    MS16HS7P4150 P 1.5 0.114 1.451.28
    26mm
    (1.02in.)     		MS16HS0P4029 P 0.29 0.228 4052 81.1 200.11 0.150.33
    MS16HS0P4070 P 0.7 0.228 6.89.5
    MS16HS0P4100 P 1 0.228 3.64.7
    MS16HS0P4150 P 1.5 0.228 1.532
    33mm
    (1.3in.)
    		 MS16HS4P4037 P 0.37 0.2637 3150 121.7 270.15 0.210.46
    MS16HS4P4070 P 0.7 0.2637 8.414
    MS16HS4P4100 P 1 0.2738 4.47
    MS16HS4P4150 P 1.5 0.2738 1.893.1

    MS16HS – 6Lead Uni-Polar

    モータの長さ 型番 トルク
    曲線    		 コネクタ 定格電流 静止トルク コイルパラメータ
    OhmsmH    		 ディテントトルク ロータイナーシャ モータの重量
    片軸 P=プラグ
    L=リード線    		 Amps Nmoz-in
    Typ.Typ.    		 ±10%
    @20℃    Typ.     		mNmoz-in g cm²oz-in² kgLbs
    20.8mm
    (0.82in.)
    		 MS16HS7P6024 P 0.24 0.0710 5021 50.71 140.077 0.110.24
    MS16HS7P6070 P 0.7 0.0710 5.52.6
    MS16HS7P6100 P 1 0.0710 2.71.23
    26mm
    (1.02in.)
    		 MS16HS0P6027 P 0.27 0.1521 4527 81.1 200.11 0.150.33
    MS16HS0P6070 P 0.7 0.1623 74.7
    MS16HS0P6100 P 1 0.1521 3.42.2
    33mm
    (1.3in.)
    		 MS16HS4P6036 P 0.36 0.228 3326 121.7 270.15 0.210.46
    MS16HS4P6085 P 0.85 0.228 5.84.7
    MS16HS4P6120 P 1.2 0.228 32.3

    比較 名称 価格
    (JPY)    		 すぐ注文する
    MS16HS7P4027 ¥3,897
    MS16HS7P4070 ¥3,897
    MS16HS7P4100 ¥3,897
    MS16HS7P4150 ¥3,897
    MS16HS0P4029 ¥3,975
    MS16HS0P4070 ¥3,975
    MS16HS0P4100 ¥3,975
    MS16HS0P4150 ¥3,975
    MS16HS4P4037 ¥4,075
    MS16HS4P4070 ¥4,075
    MS16HS4P4100 ¥4,075
    MS16HS4P4150 ¥4,075
       トルク曲線

    ►Torque Curves

    ■ MS16HS7-Bipolar
    ■ MS16HS0-Bipolar
    ■ MS16HS4-Bipolar
    ■ MS16HS7-Unipolar
    ■ MS16HS0-Unipolar
    ■ MS16HS4-Unpolar

    寸法

    ►Dimensions

    ■ Motor Dimensions: mm(in)

    ■ Mating connector With Leads(order separately) Dimensions: mm（in）
    4Lead Part Number: 46341402028466Lead Part Number: 4634140204489

    ダウンロード
    2D図面
    タイトル タイプ サイズ(KB) ダウンロード
    MS16HS7P4027.pdf PDF 66
    MS16HS7P4100.pdf PDF 66
    MS16HS0P4150.pdf PDF 66
    MS16HS7P4150.pdf PDF 68
    MS16HS4P4037.pdf PDF 78
    MS16HS0P4100.pdf PDF 66
    MS16HS7P4070.pdf PDF 65
    MS16HS0P4029.pdf PDF 65
    MS16HS4P4100.pdf PDF 82
    MS16HS4P4070.pdf PDF 87
    MS16HS4P4150.pdf PDF 76
    MS16HS0P4070.pdf PDF 66
    3Dモデル
    タイトル タイプ サイズ(KB) ダウンロード
    MS16HS7P 3Dモデル.STEP STEP 1291
    MS16HS0P 3Dモデル.STEP STEP 1293
    MS16HS4P 3Dモデル.STEP STEP 1240
    カタログ
    タイトル タイプ サイズ(KB) ダウンロード
    ハイブリッドステッピングモータ2019_カタログ.pdf PDF 15612
