    ステッピングモータ、高精度、高効率、高信頼性、ステップ角：0.9°、NEMA17、42x42mm
    ● 高精度
    ● 高効率
    ● 高信頼性
    メーカー: MOONS'
    価格: JPY  4486.0  -  5141.0  EA

    * ご注文金額が税込１万円以上の場合は配送料無料になります。

    お支払い方法

    保証:
    ご購入後、1年以内に通常使用で商品の品質に問題が生じた場合、無料で交換をいたします。 詳細を見る
       概要と機能

    概要と特徴

    更なる高精度

    1.8°ステッピングモータの場合、ロータコアの歯数は50である。
    その歯数を倍にして100に増やすと、モータのステップ角が0.9°になる。
    そうした場合、ステップ角がもとより小さくなったため、更なる高精度な位置決めが期待できるようになる。

    振動領域を避け、より安定で静かな運転が可能に

    0.9°ステッピングモータは、1.8°ステッピングモータに比べて動作周波数が倍になっているため、
    適切な配置で動作周波数がモータの振動領域を避けることが可能になり、より安定で静かな運転が実現できるようになる。

    データシート



    仕様概要

    相数 2
    ステップ数/回転 400
    ステップ角 0.9°
    ステップ角精度 ±5%
    絶縁等級 B, 130℃
    絶縁抵抗 100 MegOhms
    アキシアル荷重
    (20,000 hours at 1000RPM )    		 25N (5.6 Lbs.) 推力
    65 N (15 Lbs.) 引張力
    ラジアル荷重
    (20,000 hours at 1000RPM )    		 30 N (6.5 Lbs.)
    作用点はシャフトDカットのセンター
    使用環境温度 -20℃~50℃
    保護等級（IPレベル） IP 40
    認証取得 RoHS

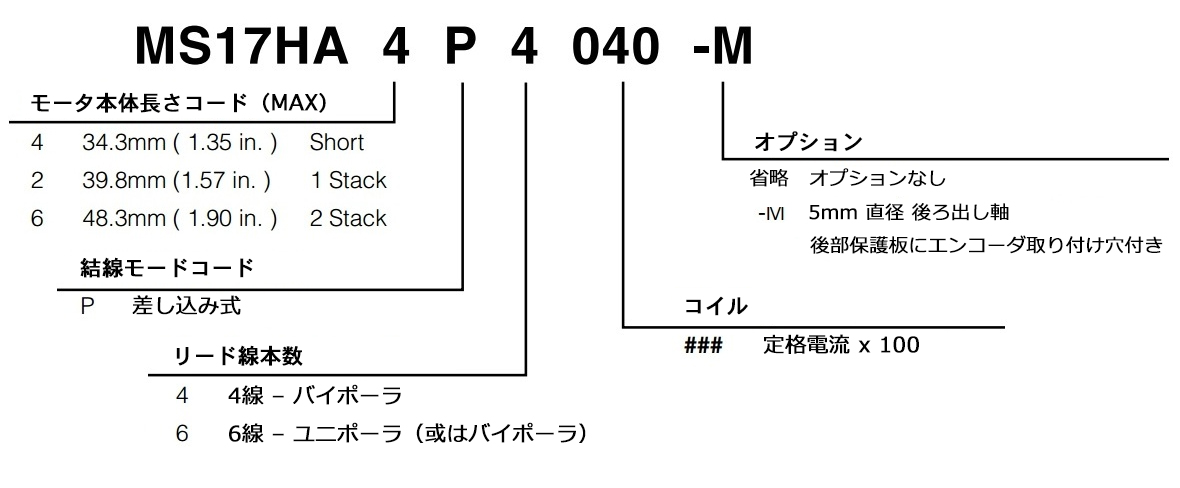

    型番の見方

    MS17HA-4Lead Bi-Polar

    モータの長さ 型番 トルク
    曲線     		コネクタ 定格電流 静止トルク コイルパラメータ
    OhmsmH     		ディテントトルク ロータイナーシャ モータの重量
    片軸 P=プラグ
    L=リード線     		Amps Nmoz-in
    Typ.Typ.     		±10%
    @20℃    Typ.     		mNmoz-in g cm²oz-in² kgLbs
    34.3 mm
    (1.35 in.)     		MS17HA4P4040 P 0.4 0.2535 3071 121.7 380.21 0.230.51
    MS17HA4P4100 P 1 0.2535 4.310.5
    MS17HA4P4150 P 1.5 0.2434 1.714.1
    MS17HA4P4200 P 2 0.2535 1.112.5
    39.8 mm
    (1.57 in.)
    1 Stack     		MS17HA2P4040 P 0.4 0.3955 2470 162.3 570.31 0.290.64
    MS17HA2P4100 P 1 0.3955 3.911.2
    MS17HA2P4150 P 1.5 0.457 1.985.4
    MS17HA2P4200 P 2 0.3955 1.052.8
    48.3 mm
    (1.9 in.)
    2 Stack     		MS17HA6P4050 P 0.5 0.5578 2474 253.5 820.45 0.3510.77
    MS17HA6P4100 P 1 0.5375 4.916
    MS17HA6P4150 P 1.5 0.5274 2.26.8
    MS17HA6P4200 P 2 0.5375 1.314

    MS17HA-6Lead uni-Polar

    モータの長さ 型番 トルク
    曲線     		コネクタ 定格電流 静止トルク コイルパラメータ
    OhmsmH     		ディテントトルク ロータイナーシャ モータの重量
    片軸 P=プラグ
    L=リード線     		Amps Nmoz-in
    Typ.Typ.     		±10%
    @20℃    Typ.     		mNmoz-in g cm²oz-in² kgLbs
    34.3 mm
    (1.35 in.)
    		 MS17HA4P6038 P 0.38 0.228 3138 121.7 380.21 0.230.51
    MS17HA4P6085 P 0.85 0.1927 5.16.2
    MS17HA4P6120 P 1.2 0.228 2.93.6
    39.8 mm
    (1.57 in.)
    1 Stack     		MS17HA2P6040 P 0.4 0.3245 2839 162.3 570.31 0.290.64
    MS17HA2P6085 P 0.85 0.3245 68.3
    MS17HA2P6130 P 1.3 0.3245 2.53.5
    48.3 mm
    (1.9 in.)
    2 Stack
    		 MS17HA6P6040 P 0.4 0.4158 2945 253.5 820.45 0.3510.77
    MS17HA6P6080 P 0.8 0.4158 7.611.9
    MS17HA6P6130 P 1.3 0.4361 3.25
    MS17HA6P6200 P 2 0.4259 1.31.94

    比較 名称 価格
    (JPY)    		 すぐ注文する
    MS17HA4P4040 ¥4,486
    MS17HA4P4100 ¥4,486
    MS17HA4P4150 ¥4,486
    MS17HA4P4200 ¥4,486
    MS17HA2P4040 ¥4,586
    MS17HA2P4100 ¥4,586
    MS17HA2P4150 ¥4,586
    MS17HA2P4200 ¥4,586
    MS17HA6P4050 ¥5,141
    MS17HA6P4100 ¥5,141
    MS17HA6P4150 ¥5,141
    MS17HA6P4200 ¥5,141
       トルク曲線

    ►Torque Curves

    ■ MS17HA4-Bipolar
    ■ MS17HA2-Bipolar

    ■ MS17HA6-Bipolar

    ■ MS17HA4-Unipolar

    ■ MS17HA2-Unipolar

    ■ MS17HA6-Unipolar

    寸法

    ►Dimensions

    ■ Motor Dimensions: mm(in)

    ■ Mating connector With Leads(order separately) Dimensions: mm(in)

    4 Lead Part Number: 4634 1402 00723
    6 Lead Part Number: 4634 1402 01246

    ダウンロード
    2D図面
    タイトル タイプ サイズ(KB) ダウンロード
    MS17HA6P4200.pdf PDF 148
    MS17HA4P4200.pdf PDF 95
    MS17HA6P4100.pdf PDF 154
    MS17HA2P4200.pdf PDF 153
    MS17HA4P4150.pdf PDF 96
    MS17HA6P4050.pdf PDF 75
    MS17HA2P4150.pdf PDF 81
    MS17HA4P4100.pdf PDF 143
    MS17HA2P4100.pdf PDF 80
    MS17HA6P4150.pdf PDF 81
    MS17HA2P4040.pdf PDF 76
    MS17HA4P4040.pdf PDF 78
    3Dモデル
    タイトル タイプ サイズ(KB) ダウンロード
    MS17HA4P 3Dモデル.STEP STEP 871
    MS17HA2P 3Dモデル.STEP STEP 849
    MS17HA6P 3Dモデル.STEP STEP 849
    カタログ
    タイトル タイプ サイズ(KB) ダウンロード
    ハイブリッドステッピングモータ2019_カタログ.pdf PDF 15612
