    ステッピングモータ、高精度、高効率、高信頼性、ステップ角：0.9°、NEMA23、56x56mm
    ● 高精度
    ● 高効率
    ● 高信頼性
    メーカー: MOONS'
    価格: JPY  5818.0  -  7883.0  EA

    * ご注文金額が税込１万円以上の場合は配送料無料になります。

    お支払い方法

    保証:
    ご購入後、1年以内に通常使用で商品の品質に問題が生じた場合、無料で交換をいたします。 詳細を見る
       概要と機能

    概要と特徴

    更なる高精度

    1.8°ステッピングモータの場合、ロータコアの歯数は50である。
    その歯数を倍にして100に増やすと、モータのステップ角が0.9°になる。
    そうした場合、ステップ角がもとより小さくなったため、更なる高精度な位置決めが期待できるようになる。

    振動領域を避け、より安定で静かな運転が可能に

    0.9°ステッピングモータは、1.8°ステッピングモータに比べて動作周波数が倍になっているため、
    適切な配置で動作周波数がモータの振動領域を避けることが可能になり、より安定で静かな運転が実現できるようになる。

    データシート



    仕様概要

    相数 2
    ステップ数/回転 400
    ステップ角 0.9°
    ステップ角精度 ±5%
    絶縁等級 B, 130℃
    絶縁抵抗 100 MegOhms
    アキシアル荷重
    (20,000 hours at 1000RPM )    		 40N (9 Lbs.) 推力
    130N (30 Lbs.) 引張力
    ラジアル荷重
    (20,000 hours at 1000RPM )    		 70N (15.5 Lbs.)
    作用点はシャフトDカットのセンター
    使用環境温度 -20℃~50℃
    保護等級（IPレベル） IP 40
    認証取得 UL Recognized File E465363, RoHS

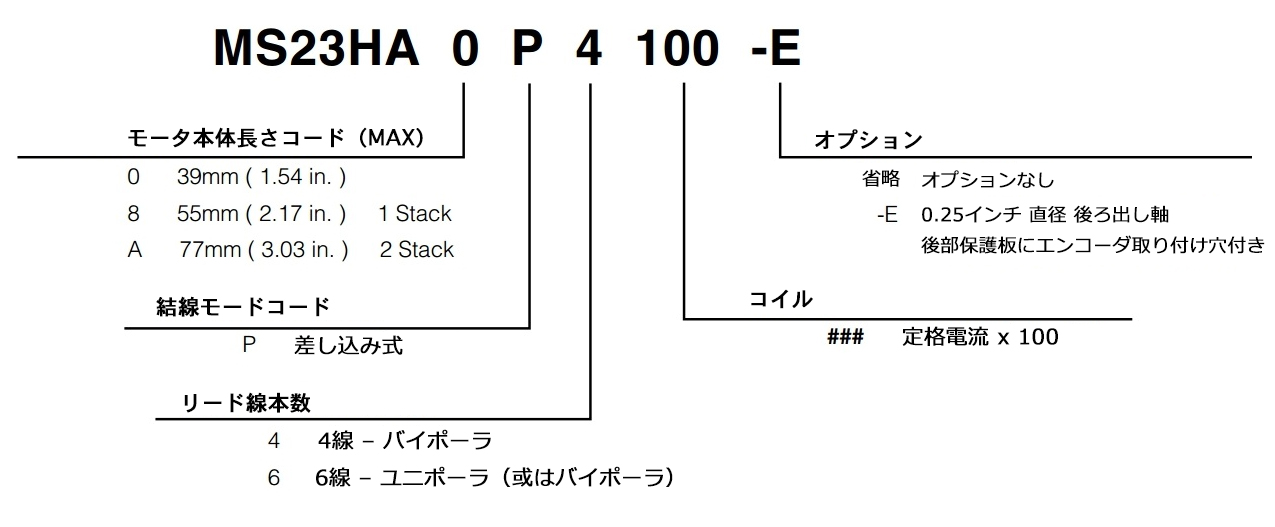

    型番の見方

    MS23HA-4Lead Bi-Polar

    モータの長さ 型番 トルク
    曲線     		コネクタ 定格電流 静止トルク コイルパラメータ
    OhmsmH     		ディテントトルク ロータイナーシャ モータの重量
    片軸 P=プラグ
    L=リード線     		Amps
    		 Nmoz-in
    Typ.Typ.     		±10%
    @20℃    Typ.     		mNmoz-in g cm²oz-in² kgLbs
    39 mm
    (1.54 in.)     		MS23HA0P4100 P 1 0.5984 6.323 243.4 121.50.66 0.420.93
    MS23HA0P4160 P 1.6 0.685 2.69.2
    MS23HA0P4220 P 2.2 0.685 1.394.9
    MS23HA0L4350 P 3.5 0.5984 0.561.85
    55 mm
    (2.17 in.)
    1Stack     		MS23HA8P4100 P 1 1.5210 7.650 456.4 2211.2 0.61.3
    MS23HA8P4150 P 1.5 1.4200 3.121
    MS23HA8P4220 P 2.2 1.5210 1.610.5
    MS23HA8L4360 L 3.6 1.5210 0.633.9
    MS23HA8L4550 L 5.5 1.5210 0.281.56
    77 mm
    (3.03 in.)
    2Stack     		MS23HAAP4100 P 1 2.3330 8.861 709.9 3912.1 12.2
    MS23HAAP4150 P 1.5 2.4340 4.329
    MS23HAAP4200 P 2 2.3330 2.315.2
    MS23HAAP4300 P 3 2.4340 1.16.9
    MS23HAAL4500 L 5 2.3330 0.392.4

    比較 名称 価格
    (JPY)    		 すぐ注文する
    MS23HA0P4100 ¥5,818
    MS23HA0P4160 ¥5,818
    MS23HA0P4220 ¥5,818
    MS23HA0L4350 ¥5,818
    MS23HA8P4100 ¥6,440
    MS23HA8P4150 ¥6,440
    MS23HA8P4220 ¥6,440
    MS23HA8L4360 ¥6,440
    MS23HA8L4550 ¥6,440
    MS23HAAP4100 ¥7,883
    MS23HAAP4150 ¥7,883
    MS23HAAP4200 ¥7,883
    MS23HAAP4300 ¥7,883
    MS23HAAL4500 ¥7,883
       トルク曲線

    ►Torque Curves

    ■ MS23HA0-Bipolar
    ■ MS23HA8-Bipolar
    ■ MS23HAA-Bipolar

    寸法

    ►Dimensions

    ■ Motor Dimensions: mm(in)

    ■ Mating connector With Leads(order separately) Dimensions: mm(in)

    Mating Connector with 4 Leads: 300±10（12±0.5）long
    (order separate) Part number: 4634 1402 01891

    ダウンロード
    2D図面
    タイトル タイプ サイズ(KB) ダウンロード
    MS23HA0P4160.pdf PDF 147
    MS23HA0L4350.pdf PDF 256
    MS23HAAP4200.pdf PDF 125
    MS23HA0P4220.pdf PDF 153
    MS23HA0P4100.pdf PDF 84
    MS23HA8P4220.pdf PDF 79
    MS23HA8P4100.pdf PDF 76
    MS23HAAP4150.pdf PDF 77
    MS23HA8P4150.pdf PDF 86
    MS23HA8L4550.pdf PDF 79
    MS23HAAP4100.pdf PDF 287
    MS23HAAP4300.pdf PDF 160
    MS23HAAL4500.pdf PDF 218
    MS23HA8L4360.pdf PDF 76
    3Dモデル
    タイトル タイプ サイズ(KB) ダウンロード
    MS23HA8P 3Dモデル.STEP STEP 1926
    MS23HA0P 3Dモデル.STEP STEP 1927
    MS23HAAP 3Dモデル.STEP STEP 1924
    MS23HA0L 3Dモデル.STEP STEP 1204
    MS23HAAL 3Dモデル.STEP STEP 1119
    MS23HA8L 3Dモデル.STEP STEP 1131
    ml23ha8p 3Dモデル STEP 1314
    ml23haap 3Dモデル STEP 1289
    ml23ha8l 3Dモデル STEP 1136
    ml23ha0l 3Dモデル STEP 1206
    ml23haal 3Dモデル STEP 1124
    ml23ha0p 3Dモデル STEP 1300
    カタログ
    タイトル タイプ サイズ(KB) ダウンロード
    ハイブリッドステッピングモータ2019_カタログ.pdf PDF 15612
       輸送＆梱包

    配送について

    お客様からご注文いただいた商品はすべて、一品一品丁寧に梱包いたします。
    便利なオンライン注文、且つ高品質な梱包と迅速な輸送を我々が保証します。

    迅速な輸送サービス

    越境EC配送をより迅速に MOONS’は海外発送業務の大部分を大手国際物流会社の代表として知られているDHLに委託しており、世界中のお客様へより安心・迅速な輸送サービスをご提供いたします。

    お届け予定日について（例）：中国からアメリカの主要都市まで送る場合は約３営業日以降になります。

    安心で高品質な梱包

    長時間輸送に対応できるようにするため、MOONS’は丈夫な構造を持ち、落下試験にもクリアし、リサイクル材料から作られた個別包装を使用しております。
    MOONS’はより安心で高品質な梱包サービスをご提供いたします。

    過酷な環境に耐える製品ラベル

    MOONS’は厳しい環境への応用を予想し、耐水試験・耐久性試験・耐熱性試験、及び耐食性試験など複数の試験にクリアした過酷な環境にも耐える製品ラベルを使用しております。

    図：ステッピングモータ製品専用の製品ラベルです。
