    • PL24HCシリーズ トルク増強ハイブリッドステッピングモータ

    ステッピングモータ、ウルトラハイトルク、高効率、高精度、ステップ角：1.2°、NEMA24、60x60mm
    ● ウルトラハイトルク
    ● 高効率
    ● 高精度
    メーカー: MOONS'
    価格: JPY  17620.0  -  24427.0  EA

    * ご注文金額が税込１万円以上の場合は配送料無料になります。

    お支払い方法

    保証:
    ご購入後、1年以内に通常使用で商品の品質に問題が生じた場合、無料で交換をいたします。 詳細を見る
       概要と機能

    概要と特徴

    トルク増強技術について

    MOONS'のトルク増強技術はモータの出力トルクを全速度領域内で25%～40%向上させることが期待できる。
    当技術はモータの効率改善により実現されたもので、入力駆動電圧もしくは入力電流を増やす必要がない。

    用途のご紹介

    既存設備を手軽にアップグレード:既存モータを増強型モータに直接切り替えることにより、素早く設備の性能を向上させ、手軽にアップグレードすることが可能になる。
    モータの外部サイズ・駆動条件及び付属部材も現状のままでアップグレードできるため、次のようなメリットがある：
    • 新製品開発の加速化を実現• 開発におけるコストダウンを可能に• より簡単に量産化を実現• 既存設備の在庫を効率よく消化する
    非常停止への対応:
    設備の非常停止は、低温、塵埃、誤った使用や不適切な取り扱いなど予想外の現場状況によるものが多い。
    トルク増強型モータはこのような非常停止に対して高効率な問題解決につながるソリューションを提供する。
    設計開発時によくある駆動装置また電源の制限を突破すること:
    通常の場合、駆動電流や駆動電圧の大きさと出力トルクの大きさは比例すると考えられている。だが大きな出力電流を供給可能な駆動装置のほとんどは高価である。また、駆動電圧を高めるにはまず安全性の配慮から実現するのが難しいし、そしてかなりの費用がかかる。こういった場合、トルク増強型モータは効率よく解決案を提供する。
    PL34HD Series PowerPlus Hybrid Stepper Motors Stepper motor, Ultra high torque, High efficiency, High accuracy, Step Angle: 1.8°, NEMA34, 85x 85mm

    一般モータの場合

    固定子と回転子間の磁束は集中して固定子歯を一斉に通過するのではないため、固定子歯の外に漏れる磁束は、結局有効磁束にはならない。

    トルク増強型モータの場合

    固定子歯間に設けられた永久磁石により、固定子歯の外に漏れた磁束は固定子歯に戻り、トルクを発生する有効磁束に変わることができるようになる。その上、入力パワーが変わらないままでこういった改善が実現したのである。

    トルク曲線

    データシート

    &npsb;

    仕様概要

    相数 3
    ステップ数/回転 300
    ステップ角 1.2°
    ステップ角精度 ±5%
    絶縁等級 B, 130℃
    絶縁抵抗 100 MegOhms
    アキシアル荷重
    (20,000 hours at 1000RPM )    		 40N (9 Lbs.) 推力
    130N (30 Lbs.) 引張力
    ラジアル荷重
    (20,000 hours at 1000RPM )    		 70N (15.5 Lbs.)
    作用点はシャフトDカットのセンター
    使用環境温度 -20℃~50℃
    保護等級（IPレベル） IP 40
    認証取得 RoHS

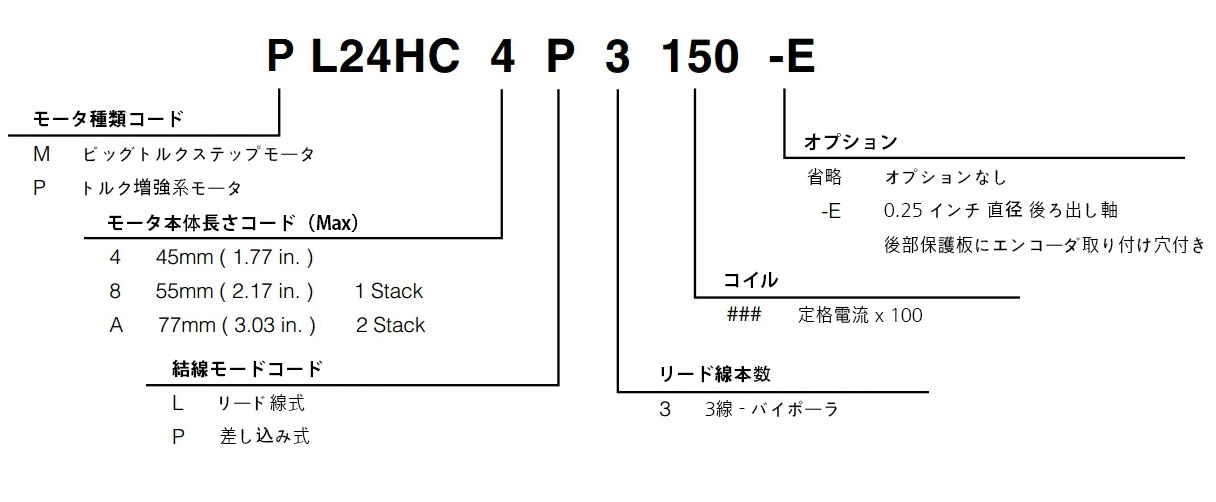

    型番の見方

    PL24HC-PowerPlus

    モータの長さ 型番 トルク
    曲線     		コネクタ 定格電流 静止トルク コイルパラメータ
    OhmsmH     		ディテントトルク ロータイナーシャ モータの重量
    片軸 P=プラグ
    L=リード線     		Amps Nmoz-in
    Typ.Typ.     		±10%
    @20℃    Typ.     		mNmoz-in g cm²oz-in² kgLbs
    45 mm
    (1.77 in.)     		PL24HC4P3150 P 1.5 0.87120 4.87 557.8 1590.87 0.731.6
    PL24HC4P3230 P 2.3 0.87120 2.13
    PL24HC4L3410 L 4.1 0.87120 0.670.94
    55 mm
    (2.17 in.)
    1Stack     		PL24HC8P3150 P 1.5 1.4200 612.2 9013 2211.2 0.932.1
    PL24HC8P3220 P 2.2 1.4200 2.75.5
    PL24HC8L3350 L 3.5 1.4200 1.092.2
    PL24HC8L3550 L 5.5 1.4200 0.460.9
    77 mm
    (3.03 in.)
    2Stack     		PL24HCAP3150 P 1.5 2.3330 7.315.7 15021 3912.1 1.453.2
    PL24HCAP3220 P 2.2 2.3330 3.67.4
    PL24HCAL3340 L 3.4 2.3330 1.493
    PL24HCAL3550 L 5.5 2.3330 0.611.15

    比較 名称 価格
    (JPY)    		 すぐ注文する
    PL24HC4P3150 ¥17,620
    PL24HC4P3230 ¥17,620
    PL24HC4L3410 ¥17,620
    PL24HC8P3150 ¥18,387
    PL24HC8P3220 ¥18,387
    PL24HC8L3350 ¥18,387
    PL24HC8L3550 ¥18,387
    PL24HCAP3150 ¥24,427
    PL24HCAP3220 ¥24,427
    PL24HCAL3340 ¥24,427
    PL24HCAL3550 ¥24,427
       トルク曲線

    ►Torque Curves

    ■ PowerPlusPL24HC4
    ■ PowerPlusPL24HC8
    ■ PowerPlusPL24HCA

    寸法

    ►Dimensions

    ■ Motor Dimensions: mm(in)
    ■Mating connector With Leads(order separately) Dimensions: mm(in)

    3 Lead Part Number: 4634140204485

    ダウンロード
    2D図面
    タイトル タイプ サイズ(KB) ダウンロード
    4611110026411.pdf PDF 215
    PL24HC4P3150.pdf PDF 91
    PL24HC8P3150.pdf PDF 89
    PL24HCAP3150.pdf PDF 79
    PL24HC4P3230.pdf PDF 88
    PL24HC8L3350.pdf PDF 78
    PL24HCAL3550.pdf PDF 175
    PL24HCAL3340.pdf PDF 79
    PL24HCAP3220.pdf PDF 78
    PL24HC4L3410.pdf PDF 88
    4611110026420.pdf PDF 184
    3Dモデル
    タイトル タイプ サイズ(KB) ダウンロード
    PL24HC4P 3Dモデル.STEP STEP 1023
    PL24HC8P 3Dモデル.STEP STEP 1024
    PL24HCAP 3Dモデル.STEP STEP 1024
    カタログ
    タイトル タイプ サイズ(KB) ダウンロード
    ハイブリッドステッピングモータ2019_カタログ.pdf PDF 15612
