    • ML24HCシリーズスムーズハイブリッドステッピングモータ

    ステッピングモータ、より滑らかな動作、高精度、低周波での非振動、高周波での高トルク、ステップ角：1.2°、NEMA24、60x60mm
    ● より滑らかな動作
    ● 高精度
    ● 低周波での非振動
    ● 高周波での高トルク
    メーカー: MOONS'
    価格: JPY  8494.0  -  11658.0  EA

    * ご注文金額が税込１万円以上の場合は配送料無料になります。

    お支払い方法

    保証:
    ご購入後、1年以内に通常使用で商品の品質に問題が生じた場合、無料で交換をいたします。 詳細を見る
       概要と機能

    概要と特徴

  • フレームサイズ: NEMA 24
  • ステップ角: 1.2
  • 静止トルク: 0.72N•m～1.7 N•m
  • 低振動、低騒音
  • より高効率
  • 優れた銅線占積率
  • 滑らかで静かな動作
    • より滑らかで静かな動作3相モータは、2相モータに比べて振動曲線がより優れたパフォーマンスを発揮し、トルクの変動が小さくなっている。
    そのため、モータの運転中に振動を感じることがほとんどなく、伝動もスムーズになり、更なる低騒音も期待できるようになった。
    加速度の向上が期待できる

    3相モータは、2相モータに比べて、運転時に内部電流の向きが急に変わることがないため、加速度向上が可能になる。

    データシート



    仕様概要

    相数 3
    ステップ数/ 回転 300
    ステップ角 1.2°
    ステップ角精度 ±5%
    絶縁等級 B, 130℃
    絶縁抵抗 100 MegOhms
    アキシアル荷重
    (20,000 hours at 1000RPM )    		 40N (9 Lbs.) 推力
    130N (30 Lbs.) 引張力
    ラジアル荷重
    (20,000 hours at 1000RPM )    		 70N (15.5 Lbs.)
    作用点はシャフトDカットのセンター
    使用環境温度 -20℃~50℃
    保護等級（IPレベル） IP 40
    認証取得 RoHS

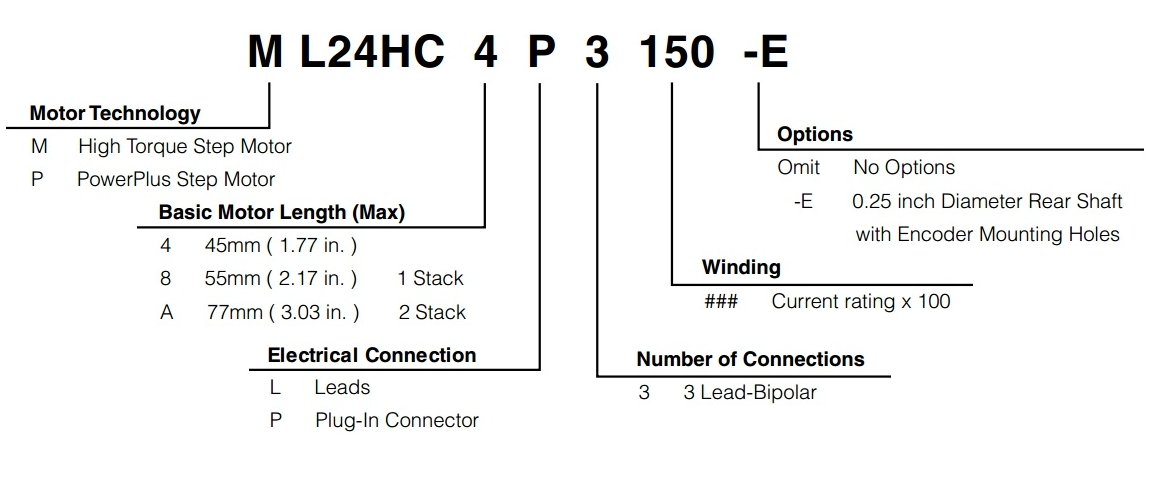

    型番の見方

    ML24HC- 3 Phase

    モータの長さ 型番 トルク
    曲線     		コネクタ 定格電流 静止トルク コイルパラメータ
    OhmsmH     		ディテントトルク ロータイナーシャ モータの重量
    片軸 P=プラグ
    L=リード線     		Amps Nmoz-in
    Typ.Typ.     		±10%
    @20℃    Typ.     		mNmoz-in g cm²oz-in² kgLbs
    45 mm
    (1.77 in.)     		ML24HC4P3150 P 1.5 0.72100 4453 284 1590.87 0.651.4
    ML24HC4P3230 P 2.3 0.72100 6.58.8
    ML24HC4L3410 L 4.1 0.72100 3.24.3
    55 mm
    (2.17 in.)
    1Stack     		ML24HC8P3150 P 1.5 0.97140 615.1 456.4 2211.2 0.851.9
    ML24HC8P3220 P 2.2 0.97140 2.76.9
    ML24HC8L3350 L 3.5 0.97140 1.092.7
    ML24HC8L3550 L 5.5 0.97140 0.461.1
    77 mm
    (3.03 in.)
    2 Stack     		ML24HCAP3150 P 1.5 1.7240 7.319.6 7511 3912.1 1.353
    ML24HCAP3220 P 2.2 1.7240 3.69.3
    ML24HCAL3340 L 3.4 1.7240 1.493.7
    ML24HCAL3550 L 5.5 1.7240 0.611.5

    比較 名称 価格
    (JPY)    		 すぐ注文する
    ML24HC4P3150 ¥8,494
    ML24HC4P3230 ¥8,494
    ML24HC4L3410 ¥8,494
    ML24HC8P3150 ¥9,338
    ML24HC8P3220 ¥9,338
    ML24HC8L3350 ¥9,338
    ML24HC8L3550 ¥9,338
    ML24HCAP3150 ¥11,658
    ML24HCAP3220 ¥11,658
    ML24HCAL3340 ¥11,658
    ML24HCAL3550 ¥11,658
       トルク曲線

    ►Torque Curves

    ■ ML24HC4
    ■ ML24HC8
    ■ ML24HCA

    寸法

    ►Dimensions

    ■ Motor Dimensions: mm(in)
    ■ Mating connector With Leads(order separately) Dimensions: mm(in)
    3Lead Part Number: 4634140204485

    ダウンロード
    2D図面
    タイトル タイプ サイズ(KB) ダウンロード
    4611110026409.pdf PDF 197
    4611110026402.pdf PDF 227
    4611110026408.pdf PDF 199
    4611110026421.pdf PDF 220
    ML24HC8L3350.pdf PDF 130
    ML24HC4L3410.pdf PDF 99
    ML24HCAP3220.pdf PDF 105
    ML24HC8L3550.pdf PDF 100
    ML24HCAL3550.pdf PDF 107
    ML24HCAL3340.pdf PDF 109
    ML24HC4P3230.pdf PDF 101
    3Dモデル
    タイトル タイプ サイズ(KB) ダウンロード
    ML24HC4P 3Dモデル.STEP STEP 1023
    ML24HC8P 3Dモデル.STEP STEP 1024
